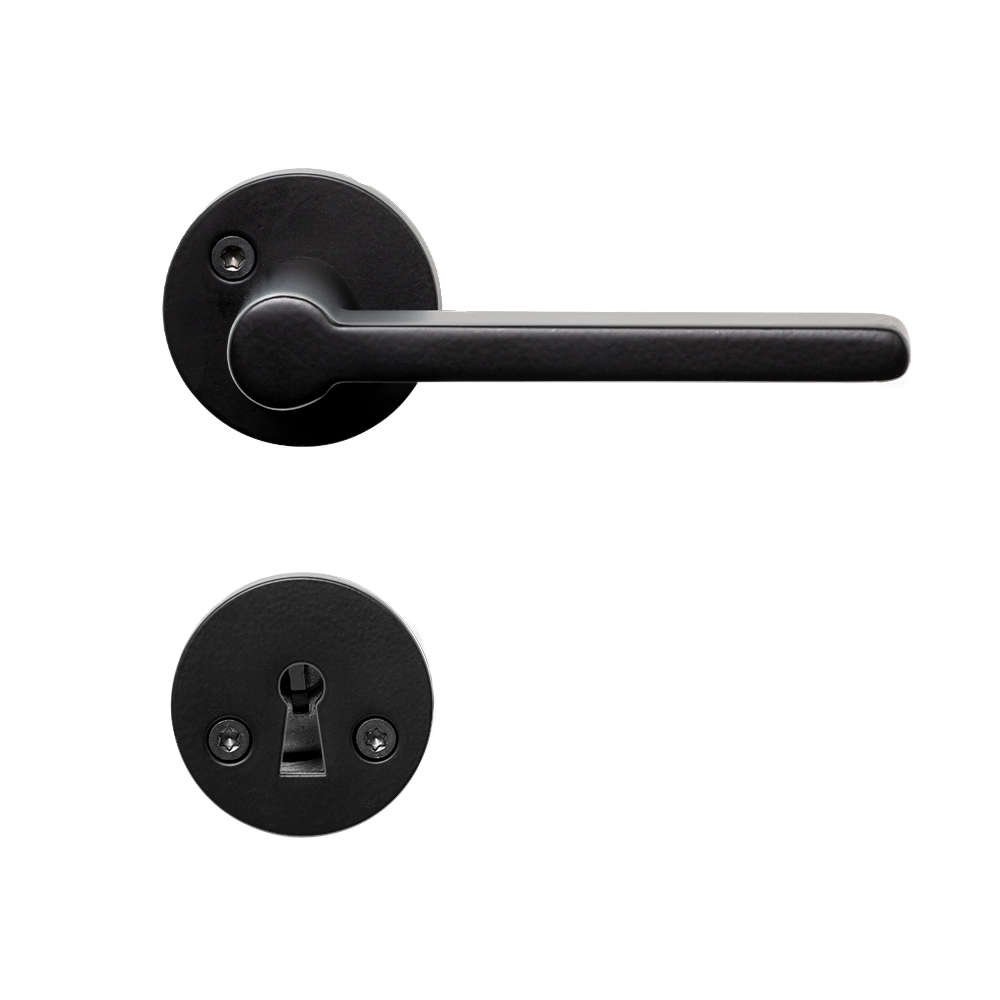

C/C (Avstand Skruehull): |
30 mm |
Diameter Ø: |
49 mm |
Lengdet: |
114 mm |
Bredde: |
20 mm |
Dybde: |
56 mm |
Utførelse: |
Matt Sort |
Modell: |

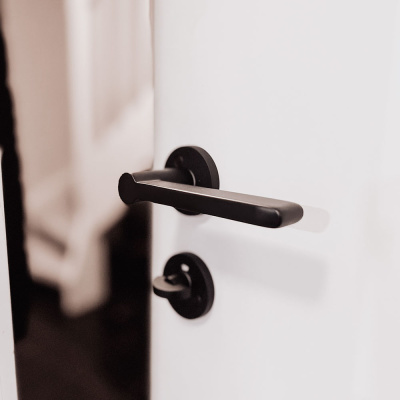

Dørhåndtak |
Stil: |
Moderne |
Skruer inkludert: |
Komplett med monteringssett |
Annen informasjon: |
Dørbladets tykkelse: 35-60mm |
Varemerke: |
Beslag Design |
Montering av dørhåndtakMonter dørhåndtaket med det medfølgende monteringssettet.
1. Sentrér den firkantede stangen i låsen, slik at den stikker likt ut på begge sider av døren.
2. Plasser ett av håndtakene på den firkantede stangen og stram stoppskruen med en insektnøkkel. Spissen av stoppskruen skal punktere firkantstangen.
3. Mål tykkelsen på døren og dørhåndtaket med en linjal eller målebånd. Kutt deretter skruen til passende lengde. Husk at den skal gå minst 5mm inn i hylsen når den er montert. Vurder nøye tykkelsen på døren og rosettene.
4. Plasser den andre delen av håndtaket på den firkantede stangen. Start med å plassere ermene slik at den åttekantede delen treffer riktig i de åttekantede hullene.
5. Fest de to håndtaksdelene sammen med den medfølgende skruen og hylsene med en insektnøkkel.
6. Stram stoppskruen med en insektnøkkel. Spissen av stoppskruen skal punktere firkantstangen.
Montering av nøkkelplateMonter nøkkelplaten med det medfølgende monteringssettet.
1. Mål tykkelsen på døren og nøkkelplatene med en linjal eller målebånd. Kutt deretter skruene til passende lengde. Husk at den skal gå minst 5mm inn i hylsen når den er montert. Vurder nøye tykkelsen på døren og rosettene.
2. Plasser rosettene tett inntil døren, start med å plassere hylsene slik at den åttekantede delen treffer riktig i de åttekantede hullene.
3. Klem de to nøkkelplatene sammen med de medfølgende skruene og fatningene med en insektnøkkel.
